Hitbox Options

개요

히트박스 시스템은 캐릭터의 피격 판정 단위를 설정하는 기능입니다. 월드의 성격, 성능 요구, 게임 디자인 목적에 따라 사용할 수 있는 히트박스 옵션을 제공합니다.

실제 피격 효과(데미지 처리, 색상 변경 등)는 크리에이터가 직접 구현해야 하며, 히트박스 시스템은 물리 충돌, Touched 이벤트, Raycast 기능을 사용할 때 캐릭터의 어느 단위까지 판정할지를 결정하는 역할만 수행합니다.

기능 구성

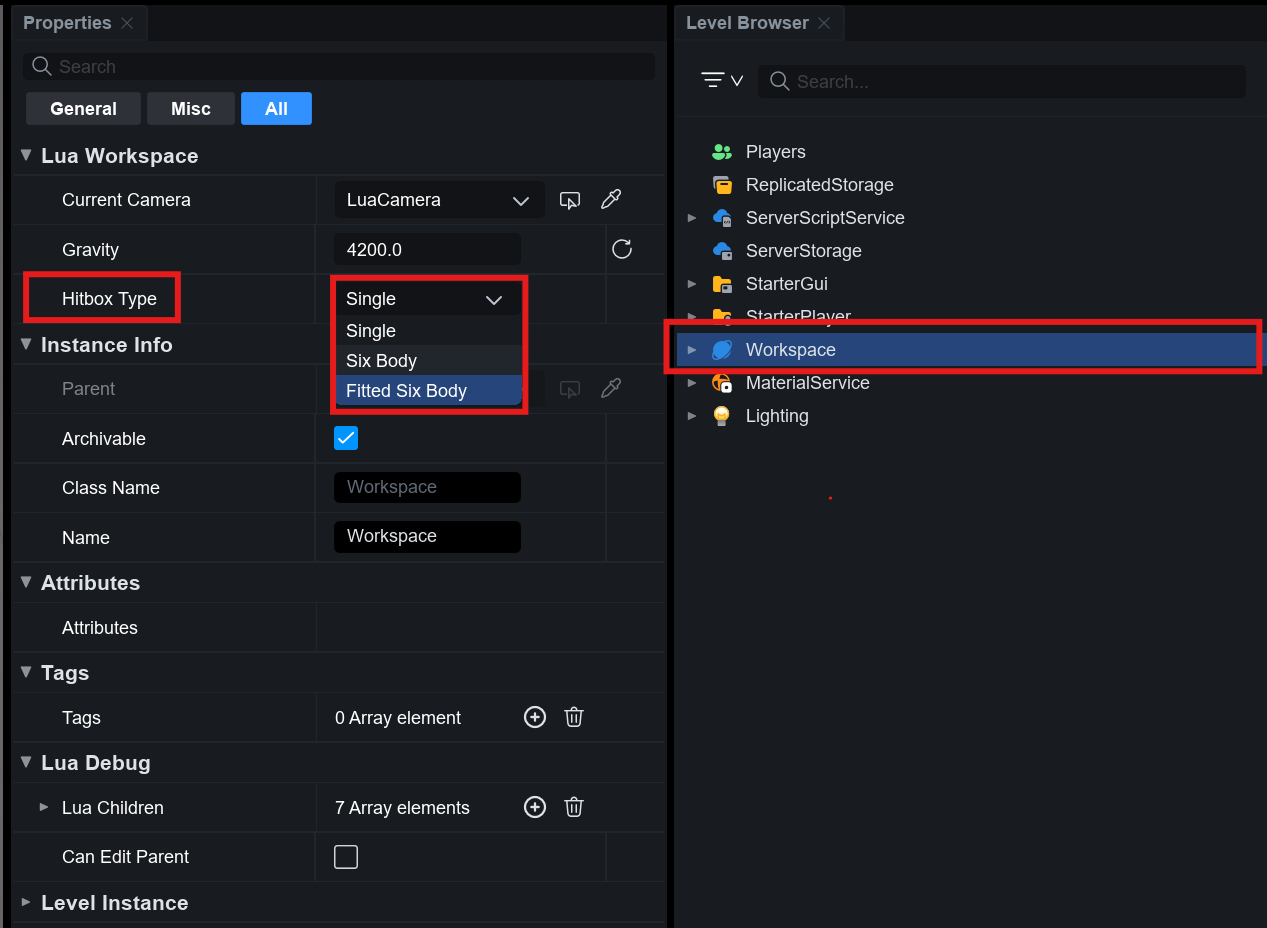

히트박스 옵션은 Workspace에서 설정할 수 있습니다. Workspace에서 히트박스를 설정하면, 모든 캐릭터의 피격 판정은 해당 히트박스 옵션을 따르게 됩니다.

현재는 런타임 중 옵션 변경을 지원하지 않으므로, 월드가 실행 중인 상태에서는 스크립트를 통해 히트박스 옵션을 변경할 수 없습니다.

히트박스 옵션은 다음과 같이 3개의 옵션을 제공합니다.

옵션
설명

Single

캐릭터 전체를 하나의 캡슐로 감싸는 단일 히트박스

SixBody

신체 주요 부위(머리, 몸통, 팔다리)에 고정된 히트박스를 생성

FittedSixBody

외형 및 의상에 맞춰 조정된 6개 히트박스 생성

각 히트박스 옵션 타입 상세 설명

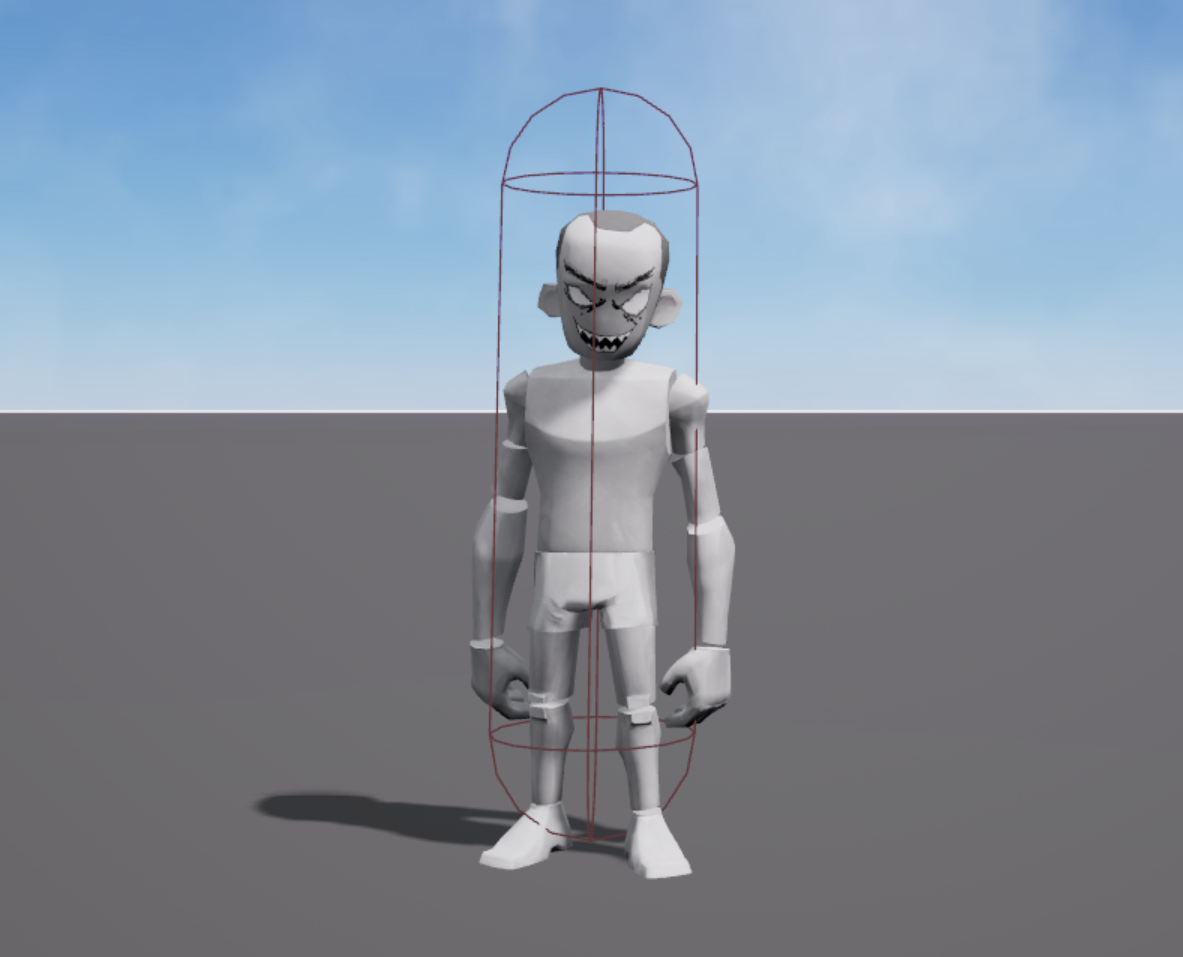

Single

  • 형태: HumanoidRootPart를 기준으로 하는 단일 캡슐 히트박스

  • 특징:

    • 성능 중심의 간단한 월드에 적합

    • 부위별 피격 판정이 필요 없는 경우에 추천

    • 항상 존재하는 캡슐 형태의 히트박스를 사용

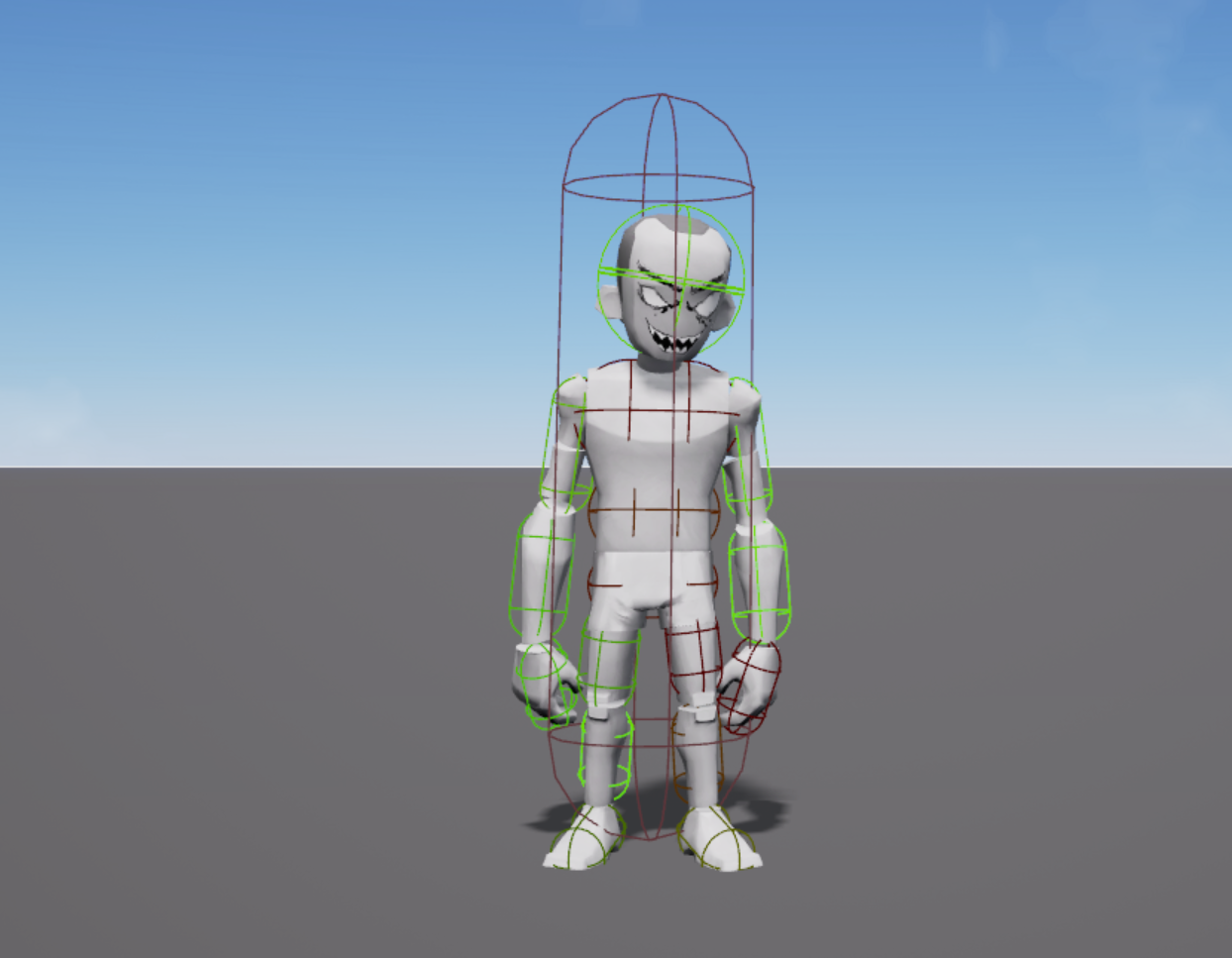

SixBody

캐릭터의 신체는 머리, 몸통, 팔, 다리 등 6개의 고정된 부위로 나뉘며, 각 부위에 별도의 히트박스가 추가로 생성됩니다.

하나의 메시 파트에는 실제로 여러 개의 히트박스가 생성되며, 이는 캐릭터 가이드에 명시된 Bone 구조를 기반으로 생성됩니다.

Touched 이벤트Raycast는 해당 히트박스가 속한 메시 파트를 기준으로 검출됩니다. 예를 들어 왼팔에는 Upper Arm, Lower Arm, Hand에 해당하는 3개의 히트박스가 존재하지만, 이 중 어떤 히트박스에 충돌이 발생해도 모두 LeftArm 메시 파트의 Touched 이벤트가 호출됩니다.

*만일 Single옵션인 경우, 부위별 히트박스 자체가 생성되지 않습니다.

  • 형태: 신체를 6개 부위(머리, 몸통, 팔, 다리 등)로 나누고 각 부위에 여러 개의 히트박스를 생성

  • 특징:

    • 부위별 데미지, 헤드샷 등 정밀한 피격 판정이 필요한 경우 적합

    • 아바타 외형과 무관하게 고정된 판정 구조 제공

    • Touched 이벤트Raycast는 해당 히트박스가 속한 메시파트 기준으로 작동

FittedSixBody

신체 6부위 히트박스를 아바타의 의상이나 형태에 맞게 크기와 위치를 유동적으로 조정합니다.

  • 형태: SixBody 구조를 기반으로 외형에 맞게 히트박스 크기 및 위치를 조정

  • 특징:

    • 커스텀 아바타 및 다양한 의상 적용 시 유리

    • 플레이어 외형에 따라 유동적으로 히트박스 반영

    • Touched 이벤트Raycast 동작은 SixBody와 동일

물리 기반에서 히트박스 시스템 활용 방법

히트박스 옵션에 따른 Collision Group 사용 안내

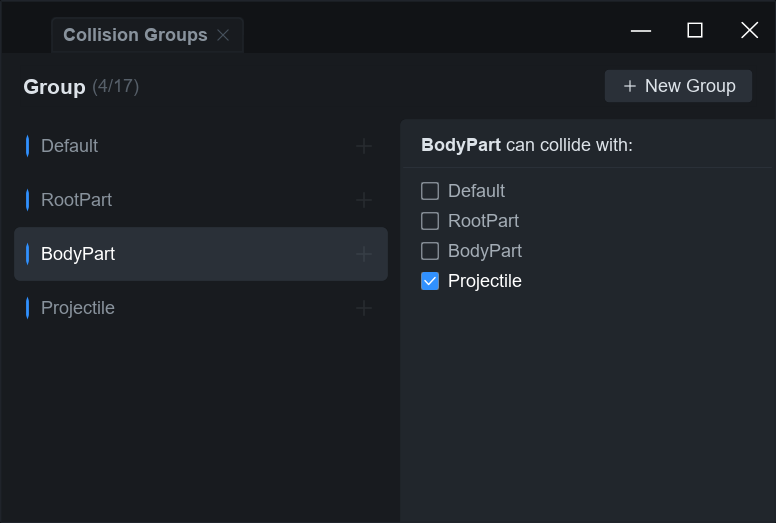

OVERDARE Studio는 물리 판정을 위해 다음과 같은 4개의 시스템 Collision Group을 제공합니다:

Collision Group
설명
비고

Default

대부분의 일반 Part 및 MeshPart의 기본 그룹

RootPart

캐릭터의 HumanoidRootPart 전용 그룹

SixBody, FittedSixbody 사용 시 활성화

BodyPart

신체 부위(팔, 다리, 몸통)용 그룹

SixBody, FittedSixbody 사용 시 활성화

Projectile

BodyPart와 충돌하기 위한 발사체, 투사체 전용 그룹

SixBody, FittedSixbody 사용 시 활성화

Collision Group의 활성 여부는 히트박스 옵션에 따라 자동으로 설정됩니다.

히트박스 옵션별 Collision Group 동작 방식

  • Single 옵션

    • Default 그룹만 활성화됩니다.

    • HumanoidRootPart는 Default 그룹에 소속됩니다.

  • SixBody, FittedSixBody 옵션

    • RootPart, BodyPart, Projectile 그룹이 자동 활성화됩니다.

    • 이 경우, HumanoidRootPart는 RootPart 그룹으로 소속이 변경됩니다.

    • BodyPart와 물리적으로 충돌하는 객체는 Projectile 그룹을 사용하는 것을 권장합니다.

그룹 간 충돌 처리 가이드

Default - RootPart

  • 캐릭터가 바닥 아래로 떨어지지 않는 이유는 HumanoidRootPart(RootPart 그룹)와 대부분의 오브젝트(Default 그룹)가 충돌 가능하기 때문입니다.

  • SixBody FittedSixBody 옵션에서는 HumanoidRootPart가 RootPart 그룹으로 이동하므로, Default - RootPart 충돌이 반드시 활성화되어야 캐릭터가 물리적으로 정상적으로 동작합니다.

  • 반면, Single 옵션에서는 HumanoidRootPart 자체가 Default 그룹에 포함되므로 별도의 설정 없이도 충돌이 정상 작동합니다.

Default - BodyPart

  • Default - BodyPart 충돌을 활성화해도 이미 Default - RootPart 충돌이 존재하기 때문에 추가적인 체감 효과는 적을 수 있습니다.

  • 부위별 판정이 필요한 경우, Projectile 그룹을 활용해 발사체와 BodyPart 간 충돌을 구현하는 것이 효과적입니다.

RootPart - Projectile

  • SixBodyFittedSixBody 옵션에서는 발사체가 RootPart와 충돌하지 않도록 해당 충돌을 비활성화해야 합니다.

  • 이를 통해 불필요한 부위 이외의 판정을 방지할 수 있습니다.

BodyPart - Projectile

  • SixBody FittedSixBody 옵션에서는 발사체가 BodyPart와 충돌 가능해야 하므로, 해당 충돌을 활성화해야 합니다.

물리 충돌로 인한 피격 판정 구현

물리 충돌로 인한 피격 처리는 신체를 구성하는 MeshPart의 Touched 이벤트를 통해 처리할 수 있습니다.

물리 효과로 이동하는 발사체의 경우 이동 속도에 따라 충돌하지 않고 관통하는 경우가 있을 수 있습니다. 총알처럼 빠르게 움직여야 하는 물체는 Touched보다는 Raycast를 활용하여 피격 판정 하는 것을 권장합니다.

Touch이벤트를 이용한 피격 감지

local Players = game:GetService("Players")
local LocalPlayer = Players.LocalPlayer
local Character = LocalPlayer.Character

local function AttachEvent(character)
    local BodyParts =
    {
	character.Head,
	character.Torso,
	character.RightArm,
	character.LeftArm,
	character.RightLeg,
	character.LeftLeg
    }

    for _,part in ipairs(BodyParts) do
	part.Touched:Connect(function(otherPart)
	    if(otherPart.Name == "Baseplate") then return end
	    print(part.Name .. " is Hit!")
        end)
    end
end
AttachEvent(Character)

Raycast 기반에서 히트박스 시스템 활용 방법

히트박스 옵션에 따라 Raycast로 감지되는 파트가 달라지며, 이에 따라 피격 판정 방식이 달라질 수 있습니다.

히트박스 옵션
HumanoidRootPart 감지 여부
신체 부위 MeshPart 감지 여부

Single

✅ 감지됨

❌ 감지되지 않음

SixBody, FittedSixBody

❌ 감지되지 않음

✅ 감지됨

  • Single 옵션

    • Raycast는 HumanoidRootPart만 감지합니다.

    • 머리, 팔, 다리 등 신체 부위에 해당하는 MeshPart는 감지되지 않습니다.

  • SixBody, FittedSixBody 옵션

    • Raycast는 신체 부위(Head, Torso, Arms, Legs)에 해당하는 MeshPart를 감지합니다.

    • HumanoidRootPart는 감지 대상에서 제외되므로 중심 판정만 필요한 상황에서는 적합하지 않습니다.

  • 정밀한 부위 판정이 필요한 경우에는 SixBody 또는 FittedSixBody를 사용하여 MeshPart 단위로 Raycast를 활용하세요.

  • 간단한 중심 충돌만 필요한 경우에는 Single 옵션이 적합하며, 이 경우 HumanoidRootPart만으로도 충분한 판정이 가능합니다.

멀티플레이(네트워크) 환경에서의 권장 처리 방식

클라이언트에서 피격 판정 수행

서버는 캐릭터의 애니메이션 상태를 재생하지 않기 때문에, 실제로 플레이어가 화면에서 보는 포즈를 기준으로 히트박스 충돌 및 피격 판정은 클라이언트에서 처리해야 합니다.

예를 들어, 클라이언트에서 캐릭터가 춤을 추며 손을 들고 있는 상태일지라도, 서버는 기본 자세로 가만히 서 있는 캐릭터만 인식합니다. 따라서, 손을 향해 발사체를 날려도 서버 입장에서는 손이 들려 있지 않아 피격이 무시될 수 있습니다.

이에 따라 SixBody 또는 FittedSixBody 옵션을 사용하는 경우, 다음과 같은 구조가 권장됩니다:

  • 클라이언트: 실제 보이는 캐릭터 상태를 기준으로 피격 여부 판정 수행

  • 서버: 클라이언트로부터 피격 결과(데미지, 명중 여부 등)를 받아 처리 및 동기화 수행

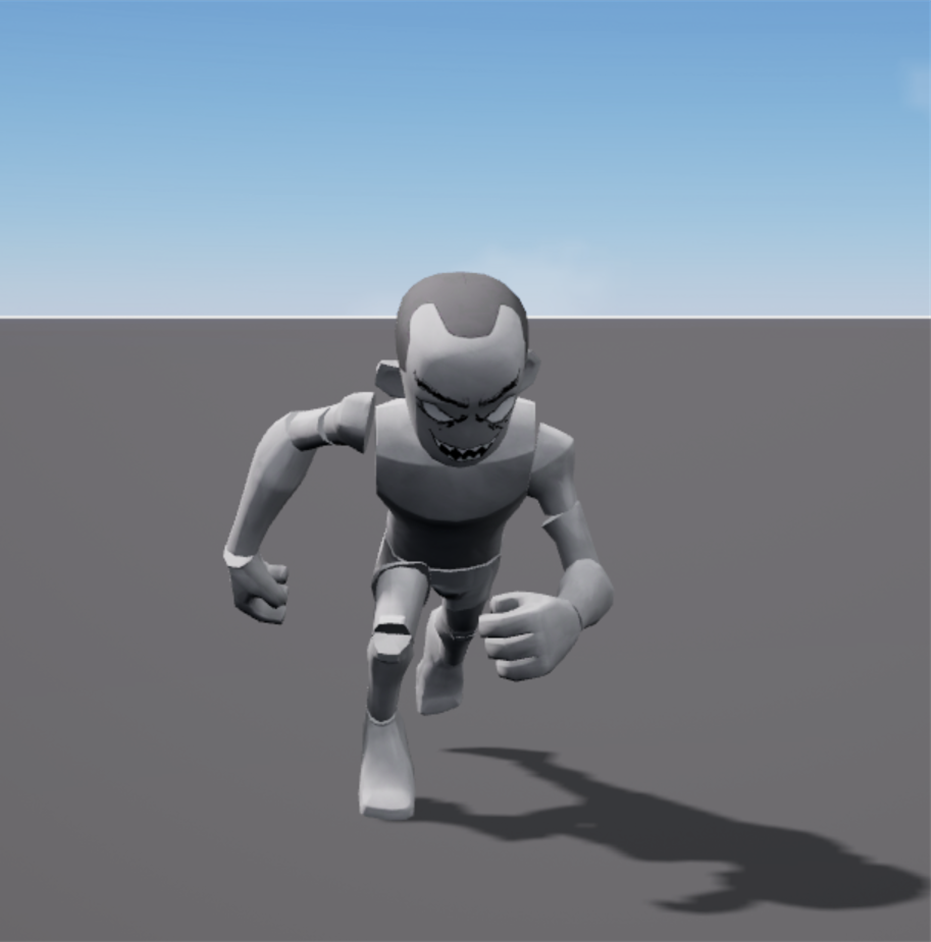

클라이언트에서는 뛰는 애니메이션이 플레이 되지만

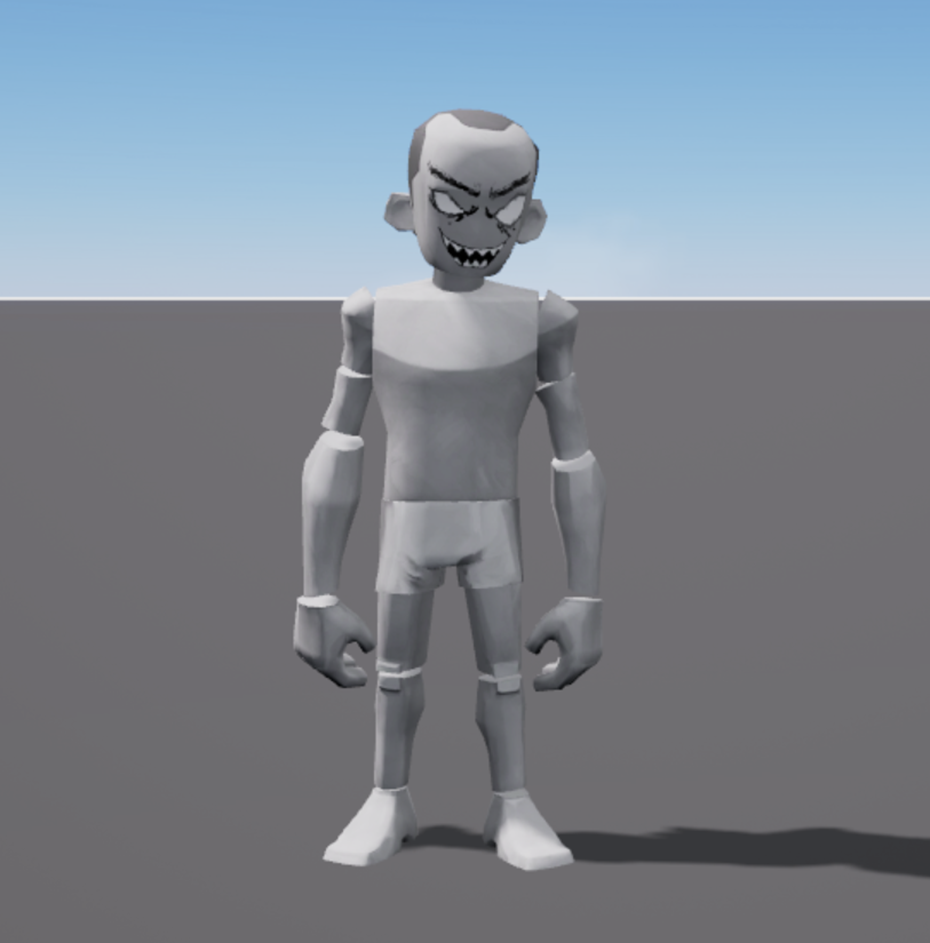

서버에서는 캐릭터의 애니메이션의 포즈 정보가 적용되지 않는다.

발사체의 일관된 시각 동기화 처리

발사체가 모든 클라이언트에서 동일하게 보이도록 하려면 다음 방식을 권장합니다:

  • 서버: 발사체의 위치 및 속도 정보만 각 클라이언트에 전달

  • 클라이언트: 해당 정보를 기반으로 발사체를 생성하고 이펙트 등 시각적 요소를 개별적으로 처리

이 방식은 서버 부하를 줄이고, 지연 시간을 최소화하며, 클라이언트가 일부 연산을 분산 처리하여 대부분의 멀티플레이 게임에서 안정적인 성능을 제공합니다.

서버로 결과 전달 및 검증

  • 클라이언트는 피격 판정 결과(예: 명중 부위, 데미지 수치 등)를 서버에 전달합니다.

  • 서버는 해당 정보를 모든 클라이언트에 브로드캐스트하여 상태를 동기화합니다.

  • 필요 시 서버는 클라이언트의 판정 결과를 검증하거나 보정할 수 있습니다.

서버-클라이언트 간 오차 방지

  • 서버는 항상 캐릭터의 기본 자세만 인식하므로, 정확한 피격 처리를 위해서는 클라이언트 기반의 판정이 우선되어야 합니다.

  • 서버는 클라이언트의 피격 결과를 신뢰하되, 보정 가능한 구조를 갖추는 것이 일관된 게임 경험을 보장하는 핵심입니다.

히트박스 타입 선택 가이드

월드 성격/요구사항
추천 히트박스 옵션

성능 최우선, 단순 피격 판정

Single

헤드샷, 부위별 효과 등 정밀 판정

SixBody

아바타 외형별 가변적 피격 판정

FittedSixBody
